Explosionsgeschütze Absauganlagen
(ATEX-Absauganlagen)
Welche Möglichkeiten zum Explosionsschutz gibt es?
Man unterscheidet zwischen 3 Arten des Explosionsschutz
1. Primärer Explosionsschutz
(Vermeidung einer explosionsfähigen Atmosphäre)
Ziel ist es, das Entstehen einer gefährlichen explosionsfähigen Atmosphäre
innerhalb der Anlage zu verhindern. (Möglichkeiten sind z.B. Feststoffinertisierung des eingesaugten brennbaren Staubes durch Zugabe eines nicht brennbaren Mediums (beispielsweise Kalksteinmehl)
2. Sekundärer Explosionsschutz (Zündquellenvermeidung)
Falls eine explosionsfähige Atmosphäre nicht völlig ausgeschlossen werden kann, müssen wirksame Zündquellen vermieden werden. (Denn ohne Zündquelle keine Zündung der explosionsfähigen Atmosphäre)
- Es dürfen innerhalb der ATEX-Zone keine Zündfunken entstehen oder
eingetragen werden. - Erdung und Potenzialausgleich: Alle Anlagenteile werden geerdet, um
elektrostatische Aufladungen zu verhindern. - Überwachung: Temperaturüberwachung, Überwachung des Filterzustands.
3. Tertiärer oder konstruktiver Explosionsschutz
Der tertiäre Explosionsschutz, auch als konstruktiver Explosionsschutz bekannt, minimiert die Auswirkungen einer bereits erfolgten Explosion auf ein unbedenkliches Maß. Er greift, wenn primäre (Vermeidung explosionsfähiger Atmosphäre) und sekundäre Maßnahmen (Vermeidung von Zündquellen) nicht ausreichen. Typische Maßnahmen sind Explosionsdruckentlastung, Explosionsunterdrückung und explosionstechnische Entkopplung.
Kontaktieren Sie uns!
AIRTEC Absauganlagen GmbH
Verwaltung und Sitz der Gesellschaft
Am Sonnenhang 7
89294 Oberroth
Produktion/Versand
St.-Leonhard-Straße 50/2
86483 Balzhausen
Tel.: +49 (0) 83 33 / 92 69 99 - 0
Fax: +49 (0) 83 33 / 92 69 99-99
kontakt@airtec-absauganlagen.de
www.airtec-absauganlagen.de
Wir freuen uns, Sie ganz individuell beraten zu können.

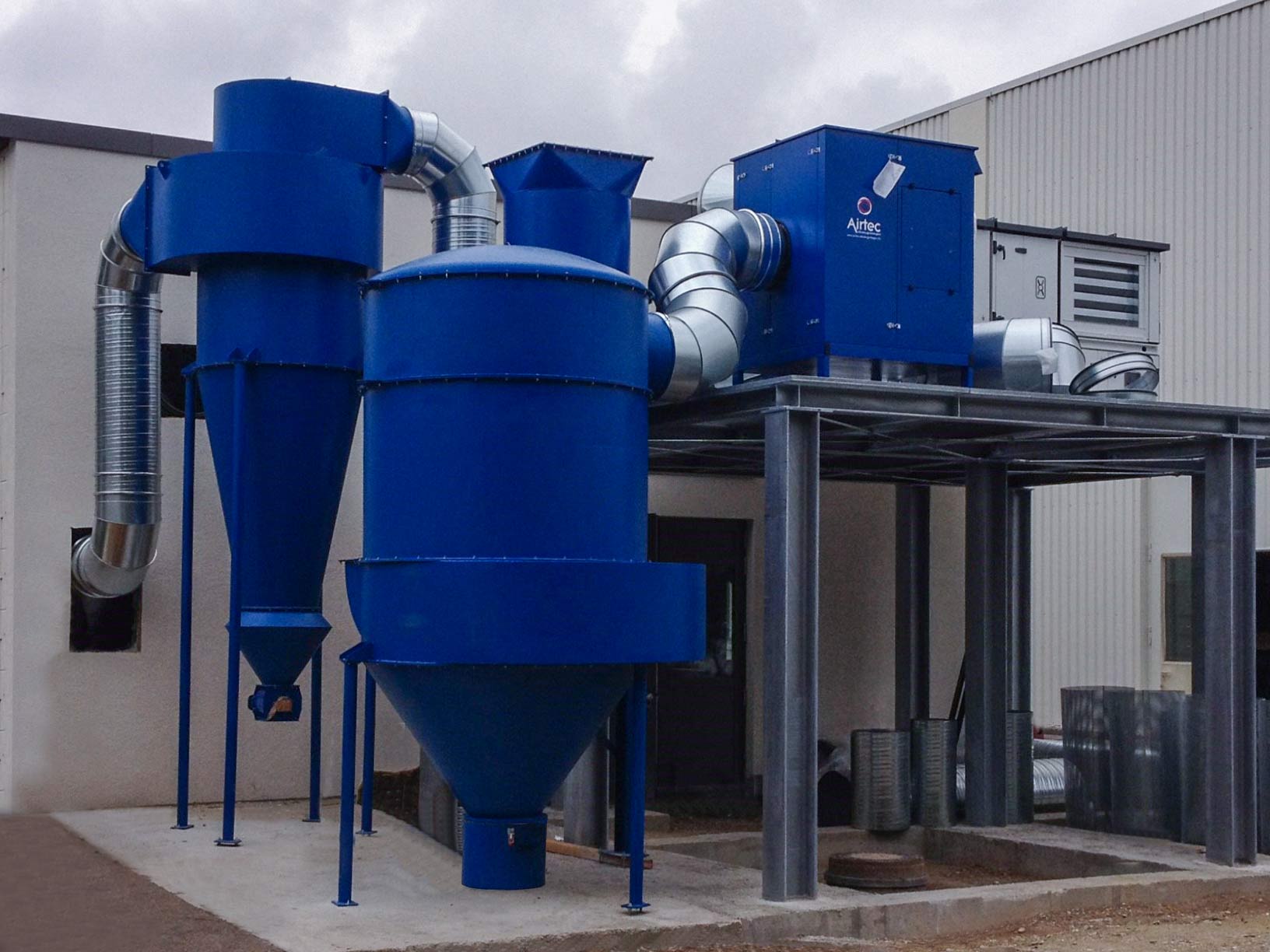

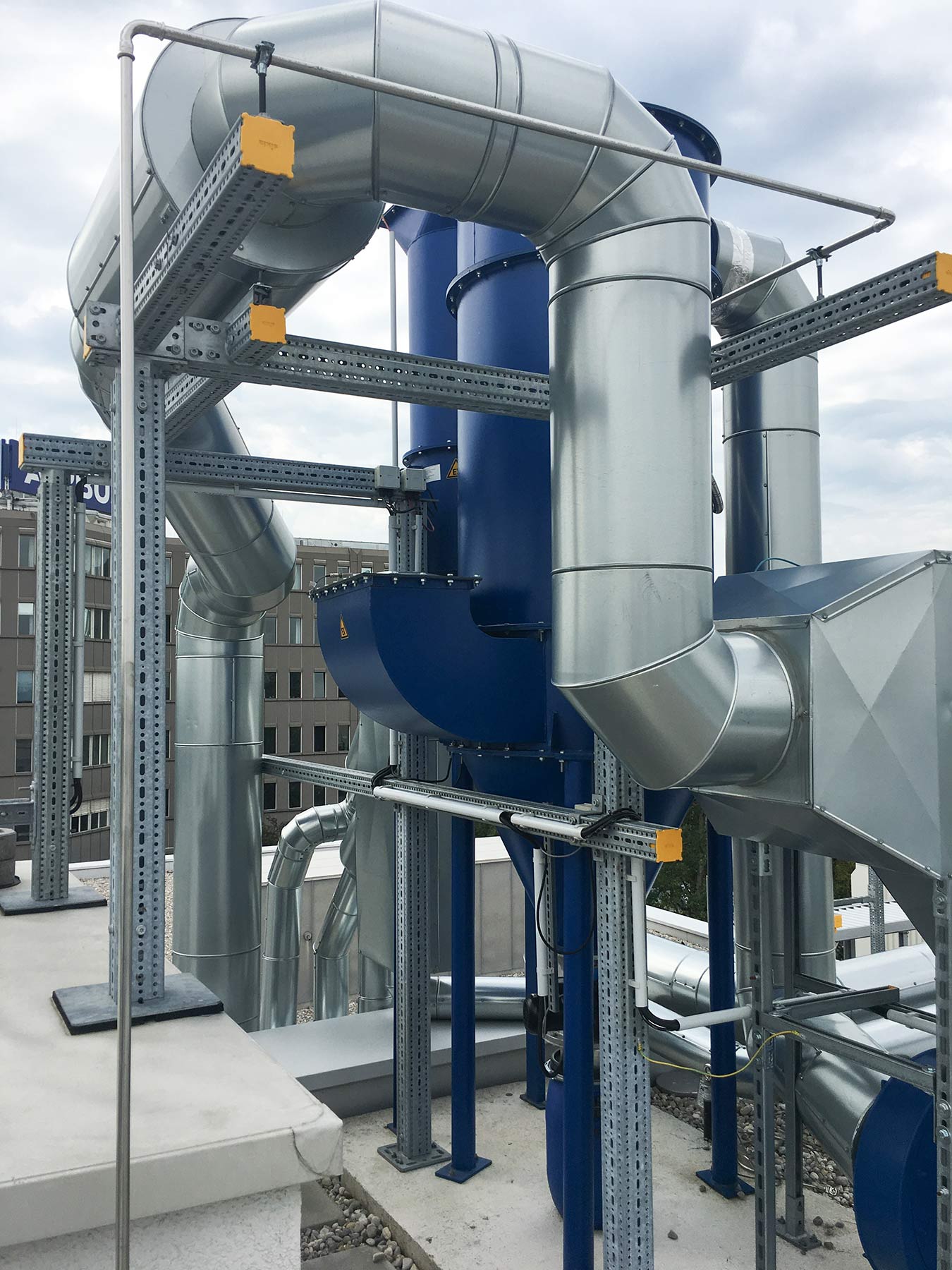

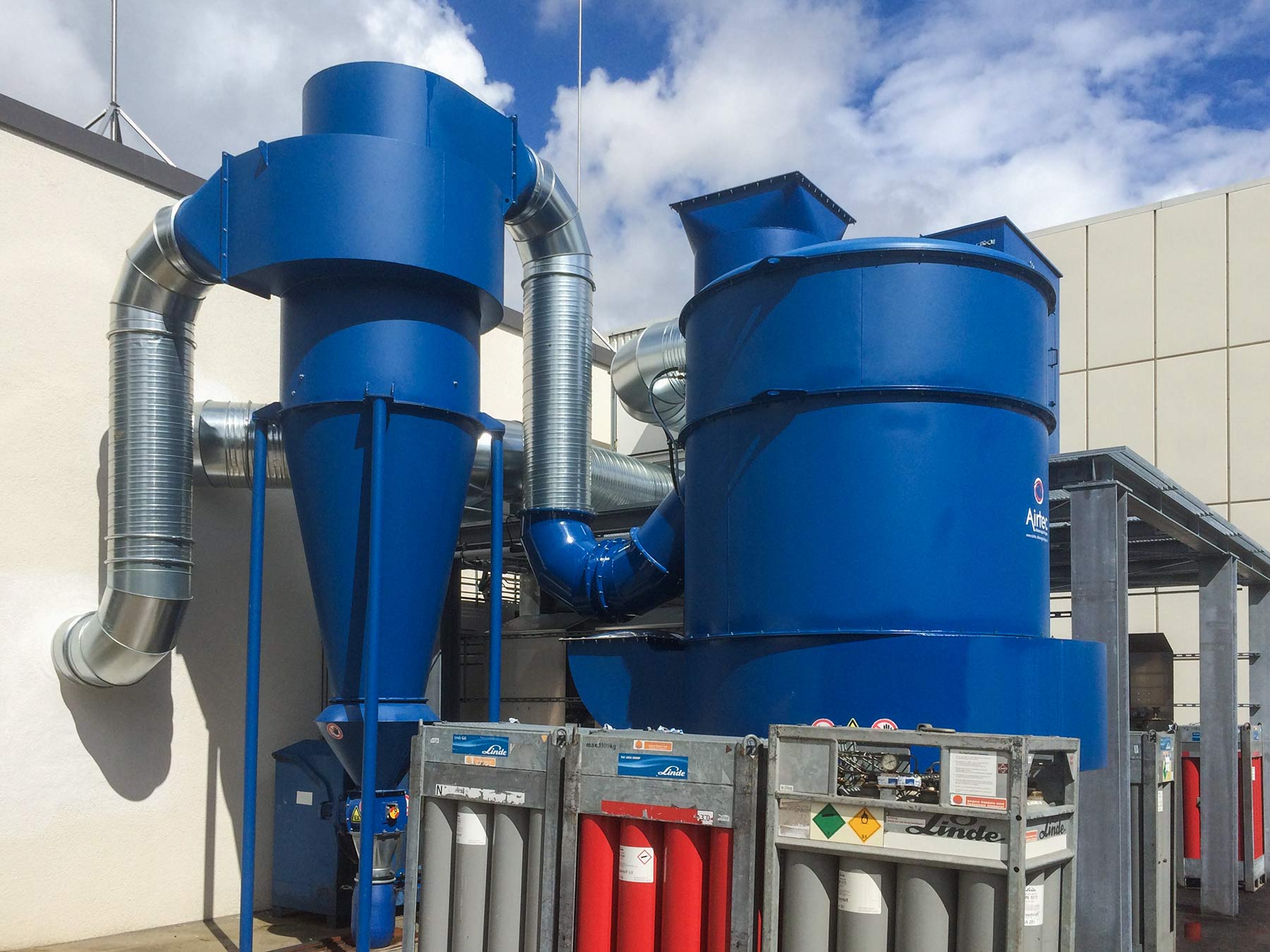

Beispiele des tertiären Explosionsschutzes für Absaugung von Aluminium und Titanstäuben. Druckentlastende Bauweise der Filteranlage durch Berstscheiben, Entkopplung der Rohrleitung durch Entlastungsschlot oder Rückschlagklappe
Möglichkeiten des tertiären Explosionsschutzes:
- Explosionsfeste/-druckstoßfeste Bauweise: Anlagen werden so stabil ausgelegt, dass sie dem maximalen Explosionsdruck standhalten, ohne zu bersten.
- Explosionsdruckentlastung: Durch Berstscheiben wird der Druck einer Explosion gezielt in eine gefahrlose Umgebung abgeleitet, bevor die Anlage zerstört wird. Zur Entkopplung der Rohrleitungen und anderer Komponenten kommen Rückschlagklappen oder Entlastungsschlote zum Einsatz.
- Explosionsunterdrückung: Schnell wirkende Systeme erkennen den Explosionsbeginn und fluten den Rohgasbereich der Absauganlage innerhalb von Millisekunden mit Löschmittel.
Wichtige Kenngrößen für ATEX-Auslegung
- Die Mindestzündenergie (MZE)
- Explosionsgrenzen (untere und obere Explosionsfähigkeit des Mediums)
- Staubexplosionsklasse Kst-Wert
- Korngröße
Zonen-Einteilung (ATEX)
Die Anlagen werden in Zonen unterteilt, was die Wahl der Schutzmaßnahmen bestimmt:
-
- Zone 20 (Staub) / Zone 0 (Gas): Ständige Explosionsgefahr
- Zone 21 / Zone 1: Gelegentliche Explosionsgefahr.
- Zone 22 / Zone 2: Seltene/kurzzeitige Explosionsgefahr
AIRTEC-Komplettservice: Planung, Vertrieb, Installation
Wenn es um Ihre zentrale Absauganlage geht, bietet AIRTEC Ihnen einen professionellen Komplettservice: Wir übernehmen sämtliche Projektschritte im Zuge des Einbaus einer neuen Hallen-Absauganlage. Von der Planung, Projektierung und Lieferung bis hin zur Endmontage und Inbetriebnahme: Mit AIRTEC erhalten Sie alles aus einer Hand!
Sie haben eine Frage zu unseren Absauganlagen? Sie benötigen eine starke Absauganlage zur Hallenabsaugung für eine bestimmte Art von Staub, Rauch oder Gas? Sprechen Sie mit uns! Wir beraten Sie gerne.
