Stationäre Entstauber Baureihe Quattro

Einsatzgebiete

Die stationären Enstauber für Rauch und Staub der Baureihe Quattro schließen die Lücke zwischen den mobilen Entstaubern und den zentralen Anlagen.
Die Baureihe Quattro wurde neu entwickelt und findet ihren Einsatz an einzelnen Arbeitsplätzen (Rauch und Staubentwicklung) oder werden als zentrale Anlagen für mehrere Arbeitsplätze eingesetzt.

Bauweise und Funktion

Insgesamt stehen zehn Leistungsstufen zur Auswahl. Selbstverständlich wurde auch bei der neuen Quattro Baureihe das Hauptaugenmerk wieder auf die Langlebigkeit der gesamten Anlage gelegt.

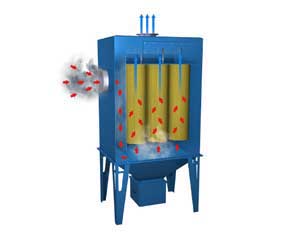

Unseren Ingenieuren ist es wieder einmal gelungen extrem große Filterflächen in einem kompakten Gehäuse mit der bewährten JET-Filterabreiniung zu vereinen.
Große Filterfläche und das optimale Abreinigungssystem garantiert eine maximale Lebensdauer der eingesetzten Filterelemente. Die abgeschiedenen Stäube können schnell und sicher aus dem unten angebrachten Sammelfass entsorgt werden.
Als Vorabscheider können selbstverständlich Hochleistungszyklone vorgeschaltet werden.

Kontaktieren Sie uns!

Airtec Absauganlagen GmbH
Am Sonnenhang 7
D-89294 Oberroth

Tel: +49 (0) 83 33 / 92 69 99 – 0
Fax: +49 (0) 83 33 / 92 69 99-99
kontakt@airtec-absauganlagen.de

Katalogbestellung

Technische Daten

Typ Volumenstrom Filterfläche Maße B*T*H
Staubfilteranlagen
Quattro S 2 3.500 m³/h 50 m² 720 x 850x 2.200mm
Quattro S 4 4.500 m³/h 100 m² 890 x 1.400x 2.970mm
Quattro S 6 7.500 m³/h 150 m² 890 x 1.700x 2.970mm
Quattro S 9 12.500 m³/h 225 m² 1.650 x 1.250x 2.970mm
Quattro S 12 15.000 m³/h 300 m² 1.800 x 1.700x 2.970mm

Rauchgasanlagen

Quattro R 2 4.500 m³/h 80 m² 720 x 850x 2.200mm
Quattro R 4 7.500 m³/h 160 m² 890 x 1.400x 2.970mm
Quattro R 6 11.000 m³/h 240 m² 890 x 1.700x 2.970mm
Quattro R 9 25.000m³/h 360 m² 1.650 x 1.250x 2.970mm
Quattro R 12 30.000 m³/h 480 m² 1.800 x 1.700x 2.970mm

Überblick

Einsatzgebiete

  • Zur Staub- und Rauchabsaugung an mehreren Entstehungsstellen
  • als stationäre Absauganlage

Bauweise und Funktion

  • Stahlblech
  • Dauer-Filterpatronen
  • JET-Filterabreinigung
  • Große Filterfläche
  • Geringe Aufstellfläche
  • Hoher Volumenstrom
